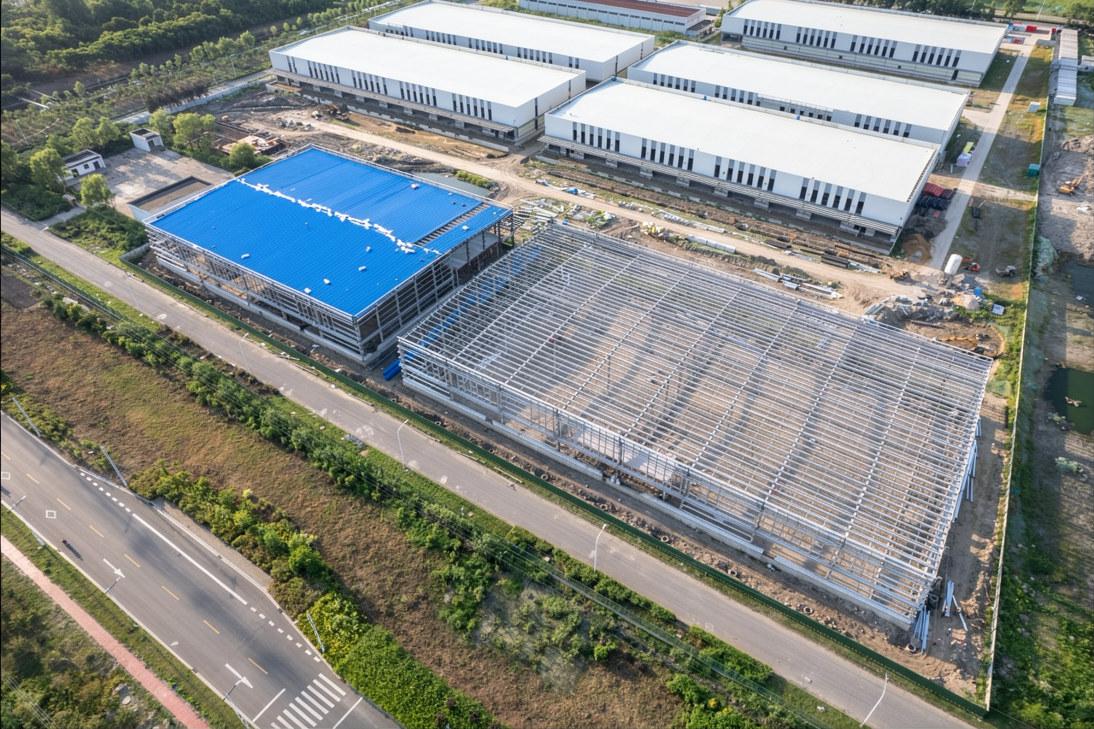

Как определить требования к нагрузкам на промышленное здание со стальными конструкциями для тяжёлого оборудования?

Вес оборудования нельзя напрямую приравнивать к нагрузке на стальную конструкцию

Это одна из распространённых ошибок при проектировании зданий для тяжёлого оборудования. Например, если оборудование массой 50 тонн установлено на отдельном фундаменте непосредственно на грунте, его влияние на стальную конструкцию будет совершенно иным, чем у оборудования массой 50 тонн, установленного на стальной платформе. Способ установки, количество опорных точек, их расположение и путь передачи нагрузки изменяют напряжённое состояние стального каркаса.

Если оборудование опирается на четыре точки, проектировщику необходимо знать, какую реакцию может создавать каждая опорная точка. Если во время работы присутствуют эксцентричное вращение, возвратно-поступательное движение или периодическая вибрация, необходимо дополнительно учитывать динамические воздействия.

Поэтому перед проектированием промышленного здания со стальными конструкциями рекомендуется предоставить план размещения оборудования, его массу, способ опирания, режим работы и данные о нагрузках на фундамент, предоставленные производителем оборудования. Чем полнее исходные данные, тем точнее можно разработать конструктивное решение.

Мостовой кран — один из ключевых факторов при проектировании здания для тяжёлого оборудования

Многие промышленные здания со стальными конструкциями для тяжёлого оборудования оснащаются мостовыми кранами. После установки крана подход к проектированию здания существенно меняется. Во время движения крана колесные нагрузки передаются на подкрановые балки, а затем на стальные колонны и фундамент. При подъёме груза, пуске, торможении и поперечном движении на конструкцию воздействуют вертикальные, поперечные и продольные силы.

СП 20.13330.2016 содержит специальные положения по нагрузкам от мостовых и подвесных кранов. Например, для мостовых кранов необходимо учитывать колесные нагрузки и горизонтальные воздействия, возникающие при движении крана; норматив также устанавливает требования к определению поперечных нагрузок, связанных с перекосом крана и непараллельностью крановых путей.

При использовании системы норм ASCE в международных проектах ASCE 7 также предусматривает учёт максимальных колесных нагрузок при проектировании подкрановых путей, а также вертикальных ударных, поперечных и продольных воздействий, возникающих при движении крана.

Поэтому если заказчик планирует установить мостовой кран грузоподъёмностью 50, 100 тонн или более, его параметры необходимо учитывать уже на этапе проектирования промышленного здания со стальными конструкциями, а не после завершения монтажа основного каркаса.

Какие параметры крана необходимы проектировщику?

При заказе промышленного здания со стальными конструкциями рекомендуется сразу передать данные о кране проектной команде. Основные параметры включают:

Грузоподъёмность: например, 20 т, 50 т, 100 т и т. д.

Собственный вес крана: включая мост, механизмы передвижения и другие компоненты.

Вес тележки: положение тележки влияет на максимальную нагрузку на отдельные колёса крана.

Пролёт: непосредственно влияет на подкрановые балки и расположение колонн здания.

Высота подъёма: связана с высотой здания в свету и размещением оборудования.

Скорость движения: влияет на динамические воздействия при пуске и торможении.

Группа режима работы: частота использования крана определяет характер повторяющихся воздействий на конструкцию.

Эти данные помогают инженерам определить сечение подкрановых балок, размеры колонн, параметры узлов соединения и условия проектирования фундамента.

Снеговую и ветровую нагрузки нельзя определять только по опыту

Хотя тяжёлое оборудование является одним из основных источников нагрузки внутри здания, снеговые нагрузки на кровлю и ветровые воздействия на здание также нельзя игнорировать. Климатические условия в разных регионах России существенно различаются, поэтому снеговые и ветровые расчётные параметры зависят от места строительства. Особенно в регионах со значительными зимними снегопадами нагрузка на кровлю должна определяться по местным расчётным параметрам, а не просто переноситься из другого проекта.

СП 20.13330.2016 относит снеговые, ветровые, температурные и гололёдные воздействия к климатическим воздействиям, которые необходимо учитывать при проектировании зданий.

Для крупнопролётного промышленного здания со стальными конструкциями изменение нагрузки на кровлю может непосредственно влиять на сечение главного каркаса, размеры прогонов и конструкцию опор колонн. Только после определения места строительства и габаритов здания можно выполнить точный расчёт.

Как оптимизировать стальную конструкцию после определения нагрузок?

Нагрузка не должна искусственно завышаться, а увеличение количества стали само по себе не означает повышение безопасности. Если расчётные нагрузки существенно завышены, размеры стальных колонн, балок и подкрановых балок увеличиваются, что приводит к росту затрат на материалы и транспортировку. Если исходных данных недостаточно и нагрузки приняты заниженными, это может создать риски для безопасности конструкции и её последующей эксплуатации.

Рациональный подход заключается в создании расчётной модели на основе фактических параметров оборудования, после чего выполняются сочетания нагрузок и проверка конструкции в соответствии с нормативными требованиями. Для зданий с тяжёлым оборудованием также необходимо учитывать общую устойчивость конструкции, прочность элементов, соединения, ограничения по деформациям и реакции фундаментов.

СП 20.13330.2016 предусматривает анализ сочетаний нагрузок и воздействий по предельным состояниям несущей способности и нормальной эксплуатации.

Какие данные может включать полный комплект исходной информации по проекту?

Чтобы поставщик стальных конструкций мог быстрее перейти к разработке решения, заказчику рекомендуется заранее подготовить следующие данные:

После подготовки полного комплекта исходных данных проектирование промышленного здания со стальными конструкциями, расчёт материалов и планирование производства могут выполняться более последовательно.

Мы можем спроектировать промышленное здание со стальными конструкциями с учётом условий эксплуатации оборудования

Здание для тяжёлого оборудования — это не просто комбинация колонн и балок. Нагрузки от оборудования, крана, ветра и снега, собственный вес конструкции и эксплуатационные воздействия должны передаваться на фундамент по рассчитанному пути, формируя единую конструктивную систему.

Мы имеем опыт проектирования, производства и комплектации промышленных зданий со стальными конструкциями и можем на основании архитектурных чертежей, параметров оборудования, данных о кране и информации о месте строительства помочь определить конструктивное решение стального каркаса.

На этапе производства по рабочей и деталировочной документации могут изготавливаться стальные колонны, балки, подкрановые балки, связи, прогоны и другие элементы. В соответствии с требованиями проекта выполняются контроль размеров, контроль качества сварных соединений, обработка поверхности, маркировка и упаковка. Для промышленных проектов в России, Казахстане, Беларуси и других странах СНГ поставка может быть организована с учётом местных транспортных условий и требований к монтажу.

Если вы строите цех тяжёлого машиностроения, производственный цех, ремонтный цех, промышленный склад или промышленное здание со стальными конструкциями, оснащённое мостовым краном, вы можете предоставить нам размеры здания, массу оборудования, параметры крана и место реализации проекта. Мы можем с учётом фактических условий эксплуатации помочь оценить нагрузки и конструктивное решение, чтобы стальной каркас с самого начала соответствовал реальным требованиям производственного оборудования.
